| Модель | Произв-ть | Размеры установки | Высота патруб. | Диаметр | Масса | Рабочий | Сорбент | Стоимость | ||||||
| длина | высота | ширина | входного | выходного | корпуса | патруб. | сухая/с водой | объём | Цеолит | Уголь | c НДС | |||
| л/с | м³/ч | м | м | м | мм | мм | мм | мм | т | м³ | м³ | м³ | руб | |
| Векса-1,5-С | 1,5 | 5,4 | 1,7 | 1,7 | 1,66 | 1350 | 1200 | 1700 | 110 | 0,31/2,3 | 2,12 | 0,48 | 0,12 | 357 000 р. |
| Векса-2-С | 2 | 7,2 | 1,7 | 1,7 | 2,16 | 1850 | 1700 | 1700 | 110 | 0,38/3,2 | 3,0 | 0,53 | 0,13 | 408 000 р. |
| Векса-3-С | 3 | 10,8 | 1,7 | 1,7 | 2,36 | 2050 | 1900 | 1700 | 110 | 0,4/3,6 | 3,36 | 0,58 | 0,14 | по запросу |
| Векса-4-С | 4 | 14,4 | 1,7 | 1,7 | 2,73 | 2350 | 2200 | 1700 | 160 | 0,45/4,2 | 3,89 | 0,62 | 0,16 | по запросу |
| Векса-5-С | 5 | 18 | 1,7 | 1,7 | 3,01 | 2650 | 2500 | 1700 | 160 | 0,48/4,8 | 4,42 | 0,67 | 0,17 | по запросу |
| Векса-8-С | 8 | 28,8 | 3,1 | 2 | 2,18 | 1950 | 1750 | 2000 | 160 | 0,75/9,5 | 9,02 | 1,11 | 0,24 | по запросу |
| Векса-10-С | 10 | 36 | 3,3 | 2 | 2,18 | 1950 | 1750 | 2000 | 160 | 0,78/10,1 | 9,60 | 1,11 | 0,24 | по запросу |
| Векса-13-С | 13 | 46,8 | 4,5 | 2 | 2,18 | 1950 | 1750 | 2000 | 200 | 0,96/13,6 | 13,01 | 1,33 | 0,29 | по запросу |
| Векса-15-С | 15 | 54 | 5,5 | 2 | 2,18 | 1950 | 1750 | 2000 | 200 | 1,11/16,7 | 16,01 | 1,85 | 0,40 | по запросу |
| Векса-18-С | 18 | 64,8 | 6,2 | 2 | 2,18 | 1950 | 1750 | 2000 | 200 | 1,20/18,8 | 18,04 | 1,85 | 0,40 | по запросу |
| Векса-20-С | 20 | 72 | 6,7 | 2 | 2,18 | 1950 | 1750 | 2000 | 200 | 1,29/20,3 | 19,50 | 2,07 | 0,45 | по запросу |
| Векса-25-С | 25 | 90 | 7,1 | 2 | 2,18 | 1950 | 1750 | 2000 | 200 | 1,34/21,5 | 20,66 | 2,22 | 0,48 | по запросу |
| Векса-30-С | 30 | 108 | 8 | 2 | 2,18 | 1950 | 1750 | 2000 | 250 | 1,57/24,3 | 23,28 | 2,37 | 0,51 | по запросу |
| Векса-35-С | 35 | 126 | 8,6 | 2 | 2,18 | 1950 | 1750 | 2000 | 250 | 1,65/26,1 | 25,03 | 2,59 | 0,56 | по запросу |
| Векса-40-С | 40 | 144 | 9,2 | 2 | 2,18 | 1950 | 1750 | 2000 | 250 | 1,72/27,8 | 26,77 | 2,81 | 0,61 | по запросу |
| Векса-45-С | 45 | 162 | 9,8 | 2 | 2,18 | 1950 | 1750 | 2000 | 250 | 1,82/29,6 | 28,52 | 3,03 | 0,66 | по запросу |
| Векса-50-С | 50 | 180 | 10,5 | 2 | 2,18 | 1950 | 1750 | 2000 | 250 | 1,91/31,7 | 30,56 | 3,18 | 0,69 | по запросу |
| Векса-60-С | 60 | 216 | 11,8 | 2 | 2,18 | 1950 | 1650 | 2000 | 315 | 2,13/34,6 | 33,24 | 3,33 | 0,72 | по запросу |
| Векса-70-С | 70 | 252 | 8,5 | 2,4 | 2,58 | 2350 | 2050 | 2400 | 315 | 2,39/37,6 | 35,21 | 3,44 | 0,74 | по запросу |
| Векса-80-С | 80 | 288 | 9 | 2,4 | 2,58 | 2350 | 2050 | 2400 | 315 | 2,47/38,2 | 36,99 | 3,57 | 0,76 | по запросу |
| Векса-90-С | 90 | 324 | 9,8 | 2,4 | 2,58 | 2350 | 1950 | 2400 | 400 | 2,66/40,0 | 38,61 | 3,74 | 0,79 | по запросу |
| Векса-100-С | 100 | 360 | 10,6 | 2,4 | 2,58 | 2350 | 1950 | 2400 | 400 | 2,84/43,2 | 41,76 | 3,91 | 0,83 | по запросу |
| Векса-120-С | 120 | 432 | 12,8 | 2,4 | 2,58 | 2350 | 1950 | 2400 | 400 | 3,29/52,2 | 50,43 | 4,42 | 0,94 | по запросу |
| Векса-130-С | 130 | 468 | 8,4 | 3,2 | 3,38 | 2800 | 2300 | 3200 | 500 | 4,4/69,4 | 65,12 | 4,79 | 1,01 | по запросу |
| Векса-140-С | 140 | 504 | 9 | 3,2 | 3,38 | 2800 | 2300 | 3200 | 500 | 4,59/74,59 | 70,14 | 5,15 | 1,09 | по запросу |
| Векса-150-С | 150 | 540 | 9,7 | 3,2 | 3,38 | 2800 | 2300 | 3200 | 500 | 4,87/79,87 | 75,03 | 5,52 | 1,18 | по запросу |
| Векса-160-С | 160 | 576 | 10,3 | 3,2 | 3,38 | 2800 | 2300 | 3200 | 500 | 5,16/85,16 | 80,09 | 5,89 | 1,25 | по запросу |
| Векса-170-С | 170 | 612 | 10,9 | 3,2 | 3,38 | 2800 | 2300 | 3200 | 500 | 5,4/90,4 | 85,16 | 6,26 | 1,33 | по запросу |
| Векса-180-С | 180 | 648 | 11,5 | 3,2 | 3,38 | 2800 | 2300 | 3200 | 500 | 5,58/95,58 | 90,11 | 6,63 | 1,41 | по запросу |
| Векса-190-С | 190 | 684 | 12 | 3,2 | 3,38 | 2800 | 2300 | 3200 | 500 | 5,74/100,74 | 95,02 | 6,96 | 1,49 | по запросу |
| Векса-200-С | 200 | 720 | 12,8 | 3,2 | 3,38 | 2800 | 2300 | 3200 | 500 | 6,04/106,04 | 100,21 | 7,37 | 1,57 | по запросу |
Установки Векса-С являются модификацией установок типоряда Векса с засыпными сорбционными фильтрами вместо кассетных. Данные установки предназначены для очистки от нефтепродуктов и взвешенных веществ ливневых, талых и производственных сточных вод, сбрасываемых в водные объекты рыбохозяйственного назначения.

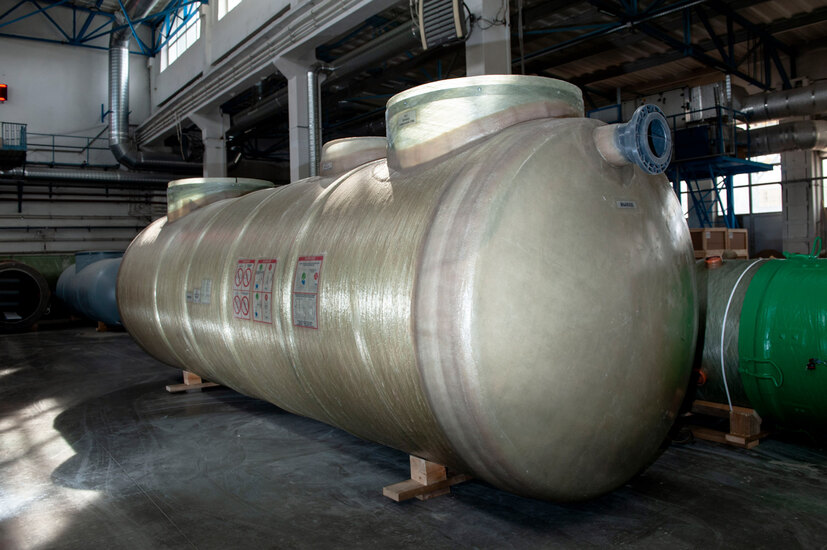

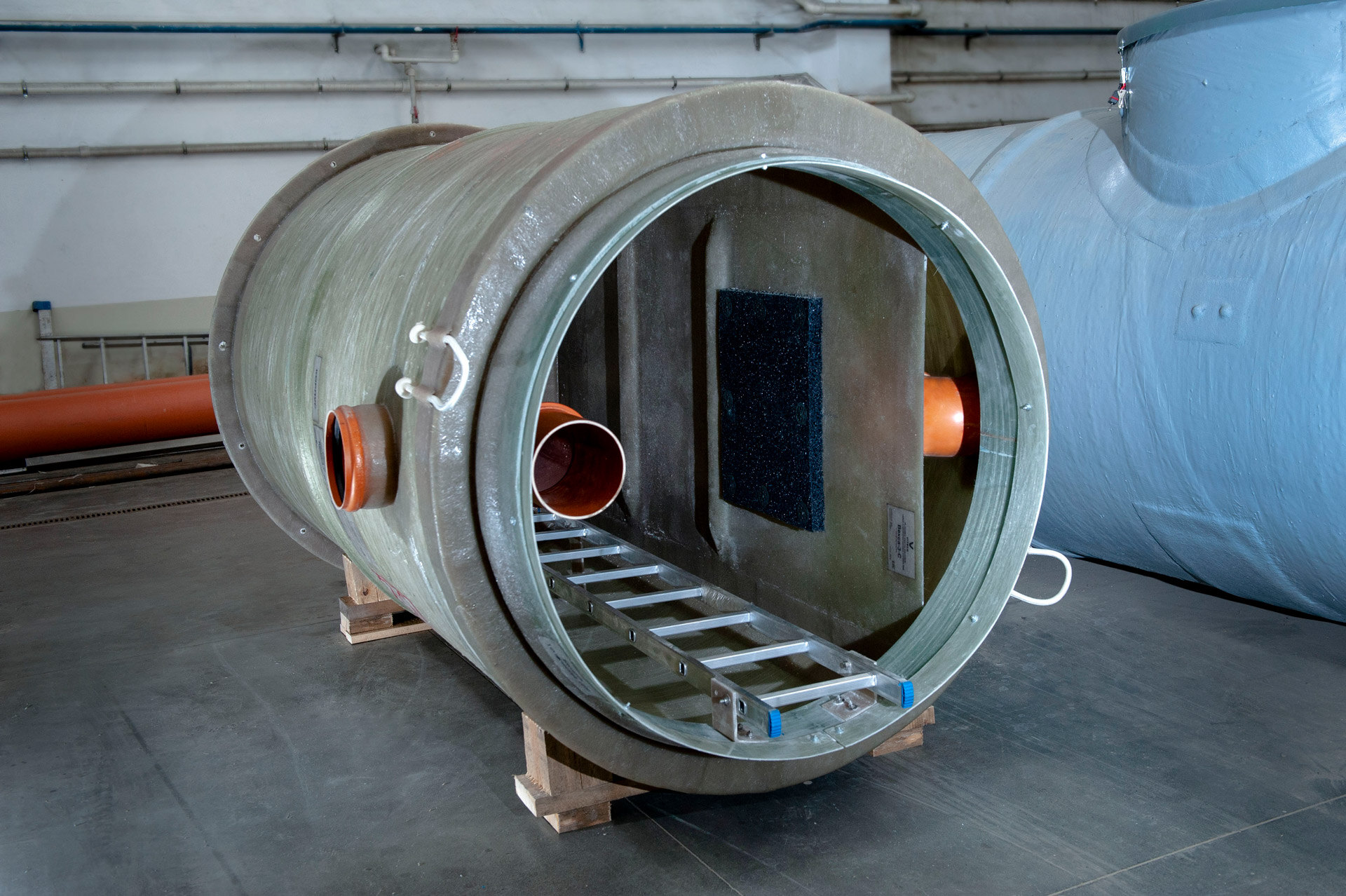

Фотогалерея оборудования
Конструкция ЛОС
Исходя из требований проекта, концентраций загрязнений и требуемых показателей очистки поверхностных вод, состав комплекса водоочистных сооружений содержит следующие блоки и элементы:
- Аккумулирующие резервуары;
- Разделительные камеры;
- Очистные сооружения ливневых стоков;
- Канализационные насосные станции;
- Комплекс канализационных колодцев (поворотные, узловые и смотровые);
- Установки дезинфекции воды ультрафиолетом.
Конструктивно оборудование Векса представляет собой горизонтальную цилиндрическую ёмкость, разделенную внутри перегородками на отдельные блоки. Остальные блоки являются вертикальными или горизонтальными емкостными сооружениями, имеющими в своем составе перегородки, насосное оборудование, трубопроводы с запорной арматурой и лестницами для обслуживания. Технические колодцы оборудованы стеклопластиковыми, либо чугунными люками.
Видео производства Векса-С
Принцип работы
Сточные воды поступают через входной патрубок в пескоотделитель, где происходит успокоение потока и гравитационное отделение примесей.
В коалесцентном модуле происходит слияние и укрупнение капель нефтепродуктов. Укрупнённые капли нефтепродуктов всплывают на поверхность. Нефтепродукты задерживаются в отсеке с коалесцентным модулем полупогружной перегородкой, вода же поступает в сорбционный фильтр. Проходя через загрузку нисходящим потоком, жидкость освобождается от масел и нефтепродуктов, не находящихся в неё в виде стойких эмульсий.
В нижней части отсека сорбционного фильтра жидкость поступает в специальные водосборные трубы, расположенные в распределительном слое гравия. Трубы направляют очищенную воду в коллектор, откуда та самотёком поднимается по вертикальной трубе до выходного патрубка и покидает установку.
