Флотационная обработка сточных вод необходима для очистки сильнозагрязненных стоков, снятия основных загрязнений перед сбросом в городскую канализацию, а также для предварительной очистки промышленных сточных вод перед биологическими или иными методами обработки стоков.
Варианты технологических схем с использованием напорного флотатора Flotomax-S могут иметь различные компоновочные решения. В зависимости от требований предъявляемых к сбрасываемым сточным водам предприятий, оборудование может применяться отдельно, либо в составе комплекса очистных сооружений промышленных стоков.
Назначение флотатора
Применяется в следующих отраслях:
- Мясокомбинаты и убойные цеха;
- Молокозаводы;
- Кондитерские фабрики;
- Целлюлозно-бумажные, текстильные комбинаты;
- Угольные и нефтегазовые предприятия;
- Машиностроительные заводы.
Назначение флотатора Flotomax:
- Предварительная очистка промышленных сточных вод предприятий;
- Удаление образовавшегося избыточного активного ила;
- Локальная очистка производственного стока.

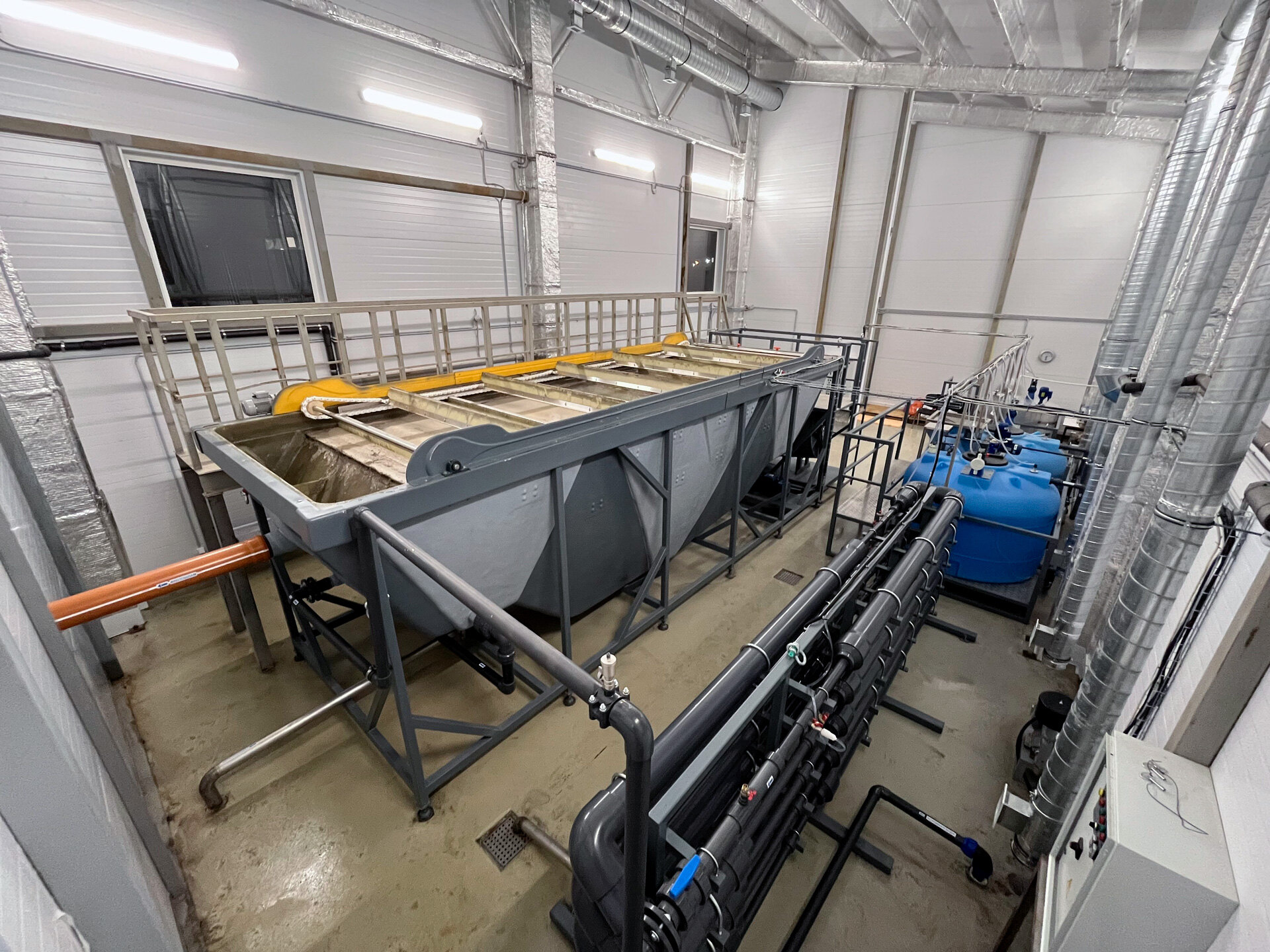

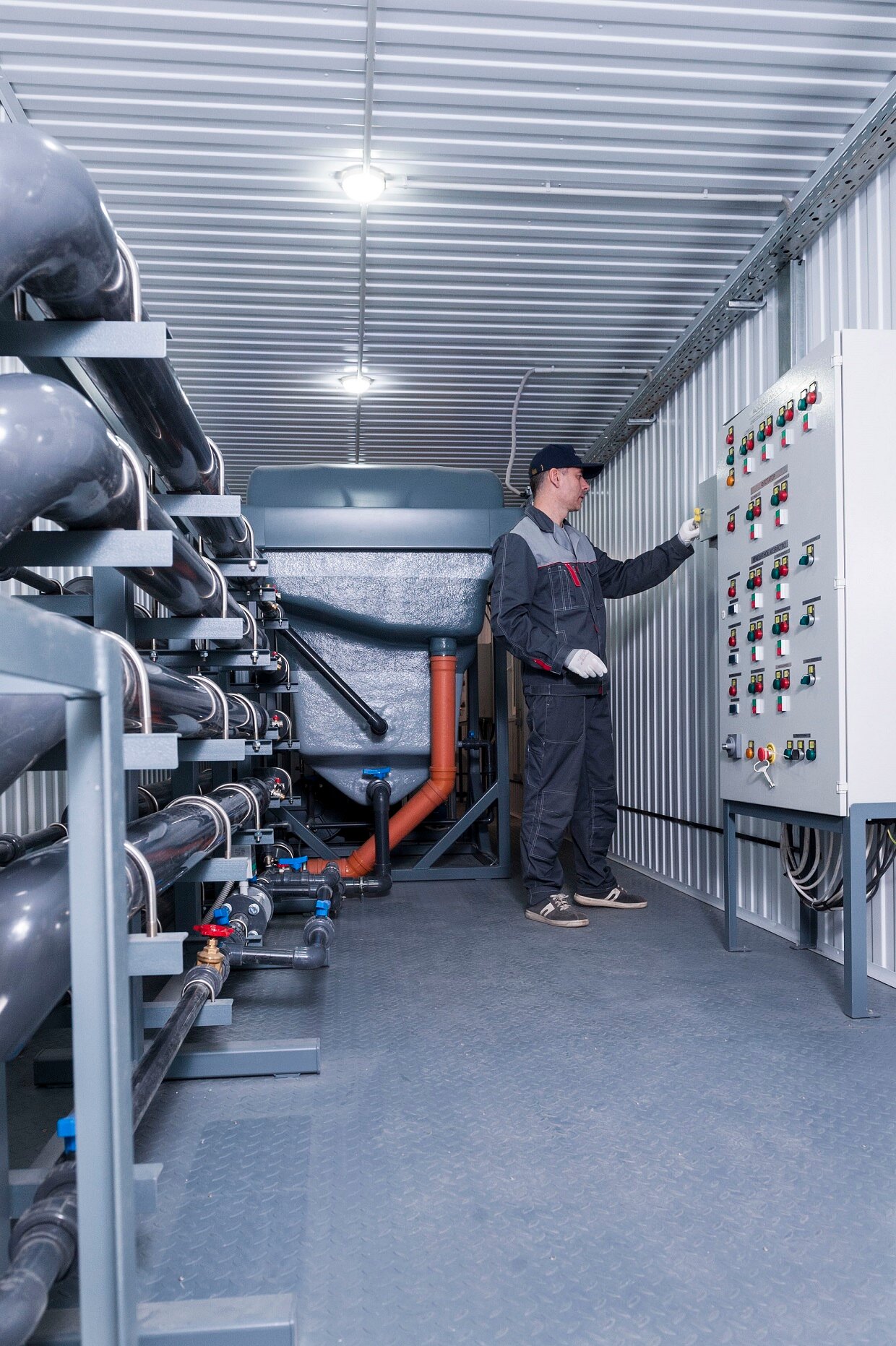

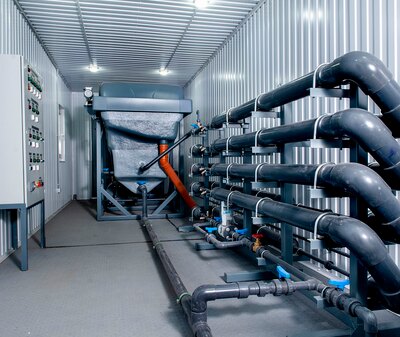

Фотогалерея оборудования
| Наименование | Производи- | Установленная | Габаритные размеры ванны | Масса | Стоимость | ||
| тельность? | мощность | B | L | H | сухая / с водой | с НДС | |
| м3/час | кВт | мм | мм | мм | т | руб | |
| Flotomax-2S | 2-3 | 2,4 | 1 400 | 3 600 | 2 000 | 0,75 / 2,75 | 1 758 000 р. |
| Flotomax-5S | 5-8 | 5,8 | 1 600 | 5 800 | 2 000 | 1,1 / 6,1 | 2 517 000 р. |
| Flotomax-10S | 10-15 | 7,8 | 2 500 | 5 900 | 2 200 | 2 / 12 | по запросу |
| Flotomax-15S | 15-23 | 9,5 | 2 500 | 8 400 | 2 700 | 3,5 / 21,4 | по запросу |
| Flotomax-20S | 20-30 | 12 | 2 500 | 10 400 | 2 700 | 4,2 / 26,2 | по запросу |
| Flotomax-30S | 30-45 | 16 | 2 500 | 13 800 | 2 700 | 6,3 / 42,3 | по запросу |
| Показатели очистки поверхностных стоков | |
|---|---|
| Взвешенные вещества | до 95% |
| Нефтепродукты | до 95% |
| ХПК | до 40% |
| БПК | до 60% |
| Жиры | до 98% |
| Фосфаты | до 95% |
| Железо | до 95% |
| ПАВ | до 60% |
| Фенолы | до 40% |
| Аммонийная группа | до 10% |
При необходимости, перед флотатором проводится реагентная обработка производственных сточных вод для повышения эффекта очистки.
Видео работы Flotomax-S
Комплектация
- Корпус из стеклопластика;
- Насосное оборудование;
- Сатуратор;
- Механизм шламоудаления;
- Шкаф управления.
Опционально:
- Реагентное хозяйство;
- Трубчатый смеситель.
Конструкция
Напорные флотаторы Flotomax-S изготавливаются из коррозионостойкого армированного стеклопластика на собственном заводе. Используемые технологии и материалы дают возможность эксплуатировать флотационные машины в различных условиях.
Конструкция, гидравлические параметры и технологические характеристики аппарата позволяют оптимально рассчитать его применение для конкретных производственных сточных вод с гибким регулированием процесса очистки для достижения максимальной эффективности работы оборудования на предприятии.
Принцип работы
- Промышленные сточные воды, прошедшие предварительную грубую механическую очистку от мусора и крупных механических включений, подаются на флотатор, где в специальном отсеке смешиваются с водой, насыщенной растворенным воздухом, из сатуратора. В процессе смешения с падением давления, по всему объему камеры образуются мельчайшие пузырьки воздуха, которые увлекают за собой частицы загрязнений на поверхность и образуют слой шлама.
Объем рециркуляционной водовоздушной смеси составляет 50% от производительности флотационной установки. С ростом концентраций загрязнений, объем водовоздушной смеси (рецикл), подаваемый во флотатор увеличивается, обеспечивая необходимую степень очистки. - Шлам с поверхности непрерывно удаляется скребковым механизмом в шламовый лоток и по трубопроводу стекает в отдельный шламосборник. Вода, пройдя весь объем флотатора, освободившись от всплывающих загрязнений, проходит под полупогружной перегородкой в отсек чистой воды и сливается по трубопроводу на выпуск.
- Из отсека чистой воды осуществляется забор жидкости насосом, установленным на раме. В байпасной линии насоса установлен эжектор, в который через ротаметр с регулировочным вентилем подсасывается воздух. Затем водо-воздушная смесь поступает в сатуратор, где под давлением происходит растворение воздуха в воде. Из сатуратора вода, насыщенная растворенным воздухом, через дросселирующее устройство подается на смешение с исходным промышленным стоком.
Запуск
Комплект поставки флотационного оборудования Flotomax-S включает в себя все необходимые элементы для запуска в работу. Требования к помещению, в котором будет размещено оборудование: наличие отопления, вентиляция и достаточное освещение.
- Устанавливать следует на ровное подготовленное основание (бетонный пол);
- В соответствии с руководством по эксплуатации осуществить подключение технологических трубопроводов и электрической разводки;
- Далее, залив емкость флотатора чистой водой, произвести запуск;
- Флотационная машина управляется через пульт. Доступно два режима работы: ручной и автоматический. Пульт размещается в непосредственной близости от флотатора, либо прямо на нем.
Заполните форму опросного листа и мы рассчитаем точную стоимость очистных сооружений промышленных сточных вод для вашего запроса.
- Материал изготовления – армированный самонесущий стеклопластик;
- При сборке используются качественные комплектующие передовых заводов-изготовителей;
- Корпус и комплектующие флотационной установки выполнены из коррозионностойких материалов, что позволяет оборудованию работать с агрессивными средами;
- Оборудование позволяет очищать промышленные сточные воды с высокой концентрацией загрязняющих веществ;
- Введение воздуха осуществляется за счет естественной эжекции без применения компрессорного оборудования;
- После изготовления флотатор происходит производственные испытания;
- Срок службы стеклопластикового корпуса до 50 лет;
- Легкость и простота при эксплуатации и обслуживании;
- Возможны различные варианты цветовых решений оборудования.
